Produktinformationen

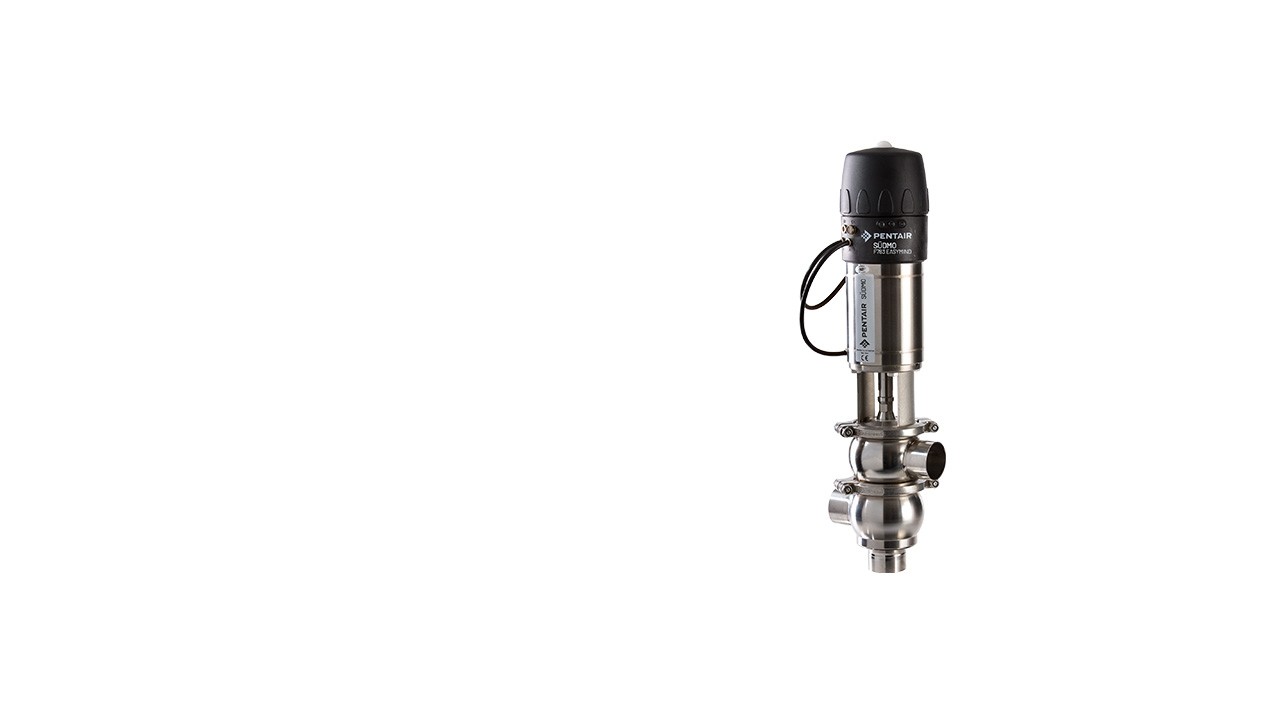

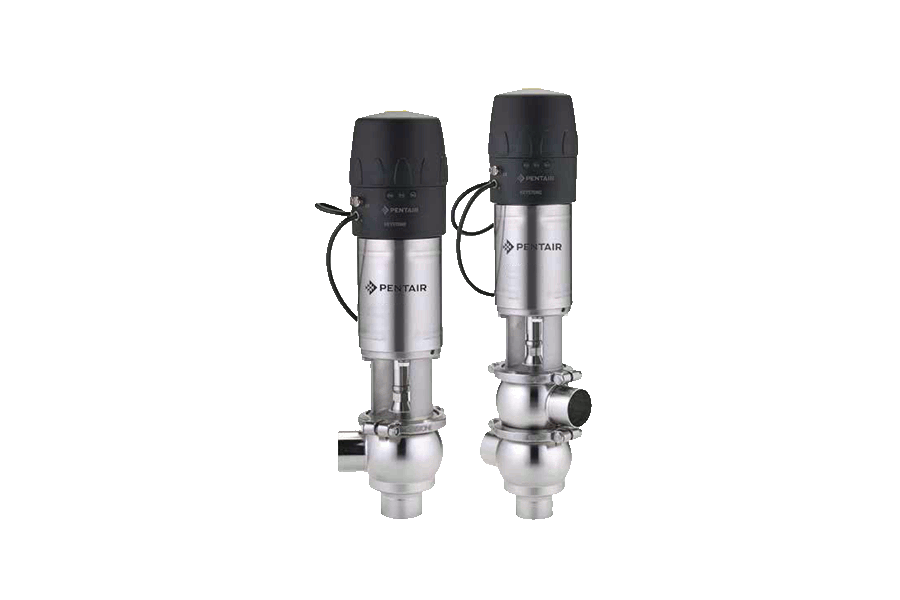

Südmo hygienische Einsitzventile F267J/F268J werden in Kontrollprozess- oder in CIP-Flüssigkeiten eingesetzt. F267J+ für die Absperrung, F268J+ für die Umleitung oder Zusammenführung. Pentair liefert viele Optionen für die Überwachung und Steuerung der Ventile mit einem SPS-Steuersystem über die F783 Easymind-Steuereinheit.
Vorteile
- Die Produktkontaktflächen sind aus einem hochwertigen 316L-Edelstahlstab gefertigt.
- Stabiler Gehäuseaufbau.
- Halbglanz-Außenfläche.
- Kompakte, leichte Bauweise.
- Hochbelastbare Gussklammern (vernietet).
- Verschiedene Dichtoptionen sind erhältlich.
- Metallstopfen, schützt den Sitz vor Verschleiß oder Beschädigung.
- Eine breite Auswahl an Port-Konfigurationen ist erhältlich.
- Elastischer Sitz für die positive Isolation.
- Freier Ablauf, keine Wasseransammlung und Lufttaschen.
- Glatte Kugelgehäuse reduzieren Turbulenzen und verbessern die Strömung.
- Glatte Innenflächen für die einfache Reinigung.
- Wartungsfreundliche Bauweise.
- Aktuator umkehrbar.
- Das geklemmte Gehäuse ermöglicht die vollständige 360-Grad-Ausrichtung der Gehäuse-Ports.
- Stumpf geschweißte Endanschlüsse.
OPTIONEN
- Innenbauteile spiegelpoliert
- Klammer- und Gewindeendanschlüsse
- Für den manuellen Betrieb
- 3-Stellungsantrieb
- Verstärkungsantrieb
- Steuerkopf oder Feedback-Einheit
- Schnellverschluss-Gehäuseklammern
-
FUNKTIONSBESCHREIBUNG
-
Die Südmo F267J+ und F268J+ Ventile werden mit Druckluft über einen linearen pneumatischen Aktuator betrieben, der mit oder ohne Federrücklauf erhältlich ist. Die Ventilruhestellung kann, auch bei normal geschlossen (Stellung unten) als normal geöffnet (Stellung oben) vorgesehen werden. Dieses ist abhängig vom Aktuatormodus „Feder ausfahren“ (SE) oder „Feder einziehen (SR)“. Der gewünschte Modus ist bei der Bestellung anzugeben.
Der Modus lässt sich vor Ort durch einfaches Umkehren der Antriebsbaugruppe problemlos tauschen. Wenn am Zylinder Luftdruck anliegt, wird der Ventilstopfen entlang des gesamten Hubs nach unten geführt, wodurch der Zustand wechselt. Der F267J+ wechselt von offen zu geschlossen und umgekehrt und der F268J+ schaltete den Strömungspfad in die andere Richtung um.
Die wenigen beweglichen Teile dieser Ventile tragen dazu bei, dass diese Ventile im Betrieb äußerst verlässlich arbeiten.
-
ANWENDUNGSBEREICHE
-
Einsitzventile für Kontrollprozess- oder CIP-Flüssigkeiten. F267J+ für die Absperrung, F268J+ für die Umleitung oder das Zusammenkommen von Durchflüssen in der Nahrungsmittelverarbeitung, Konservenfabriken, Kellereien, in der Milchwirtschaft, in Brauereien, Pharma-, Getränke- und chemischen Industrien. Die F267J+ und F268J+ Einsitzventile können manuell betätigt werden oder sie werden problemlos mit dem F783 Easymind Elektronischen Steuerkopf automatisiert.
