CO2-Rückgewinnung für Großbrauereien

Haffmans ECO2Brew wurde für Brauereien mit hoher Kapazität entwickelt, die rund um die Uhr betrieben werden (>2.000.000 hl/a), um CO2 aus dem Gärprozess effizient und nachhaltig zurückzugewinnen. Mit einem hundertprozent wasserfreien Betrieb spart ECO2Brew bis zu 1 m³ Wasser pro Tonne flüssigem CO2 und reduziert so den Ressourcenverbrauch und die Betriebskosten.

Maximale Rückgewinnung, Null Wasserverbrauch

Im Zentrum von ECO2Brew steht Pentairs proprietäre CO2Scrub-Technologie – ein Durchbruch in der Gasreinigung.

Im Gegensatz zu herkömmlichen Systemen entfernt CO2Scrub Verunreinigungen aus dem Gärgas, ohne Wasser zu verbrauchen. So kann bis zu einem Kubikmeter Wasser pro Tonne flüssigem CO2 eingespart werden. Diese Innovation sorgt für eine außergewöhnlich hohe Rückgewinnungseffizienz, selbst bei Gasströmen mit geringer Reinheit, und senkt gleichzeitig die Betriebskosten sowie die Umweltbelastung. Das Ergebnis? Hochwertiges CO2, das nachhaltig den ISBT- und EIGA-Standards entspricht.

KUNDENVORTEILE

  • Wasserfreies Design: Kein Wasserverbrauch während des Betriebs – ideal für Brauereien mit Fokus auf Nachhaltigkeit.
  • Hochreines CO2: Flüssiges CO2 mit einer Reinheit von ≥ 99,998 % v/v, O₂ ≤5 ppm v/v, konform mit ISBT- und EIGA-Standards.
  • Außergewöhnliche Rückgewinnungseffizienz: Selbst bei niedriger CO2-Eingangsreinheit (≥ 90 % v/v) erreicht ECO2Brew höhere Rückgewinnungsraten als herkömmliche Systeme.
  • Sicher & ohne Kältemittel: Verwendet Brauereiglykol zur Verflüssigung – kein Freon oder Ammoniak erforderlich.

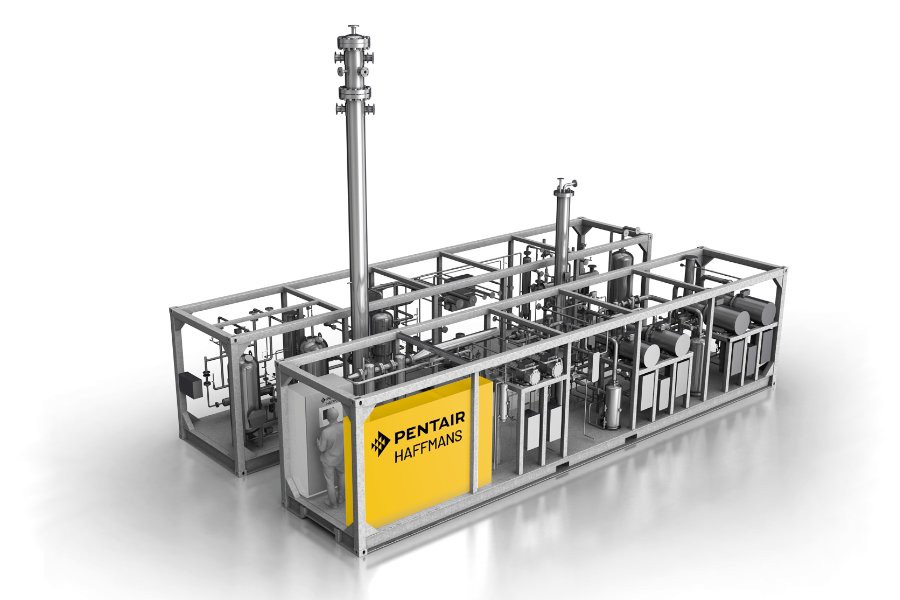

  • Plug-and-Play-Installation: Vormontiert, vorverdrahtet und vorverrohrt auf zwei 40-Fuß-Skids für schnelle Inbetriebnahme. Optionale Containerlösung für den Außenbereich verfügbar.
  • Proprietäre CO2Scrub-Technologie: Bewährt in Bioethanol-Anwendungen, jetzt für Brauereien optimiert – entfernt Verunreinigungen ohne Wasser.
  • Energieeinsparung: Bis zu 40 % weniger Energieverbrauch dank glykolbeheiztem Verdampfer.
  • Robust & zuverlässig: Ausgelegt für kontinuierlichen 24/7-Betrieb mit einer Betriebsbereitschaft von ≥ 95 %.
  • Bewältigt anspruchsvolle Gasströme: Tolerant gegenüber Gärgasen mit hohem Adjunktgehalt.

Prozessbeschreibung

Schaumfreies Rohgas aus der Fermentation wird dem ECO2Brew-System zugeführt, wo CO2-Kompressoren (1) den Gasdruck in 3 Stufen auf 48 barg (696 psig) erhöhen und dabei Kondensat entfernen. H2S wird nach der 2. Stufe ausgefiltert.

Der Rest der Verunreinigungen wird von flüssigem CO2 im speziell entwickelten CO2Scrub-Verfahren (2) absorbiert und in die Atmosphäre gespült.

Das Wasser im Gas wird stromabwärts im Gastrockner (3) entfernt. Die Regeneration des Offline-Trockners erfolgt automatisch unter Verwendung von Heizelementen und trockenem CO2-Spülgas. Die CO2-Verflüssigung findet im glykolgekühlten Kondensator (5) statt und das O2 wird im Stripper (4) entfernt.

Das Spülgas wird zur 2. Stufe des CO2-Kompressors zurückgeführt, während das gereinigte und verflüssigte CO2 mit 15 Barg (218 psig) dem Lagertank zugeführt wird.

Optionen

  • Schaumabscheider
  • Gaskompressor
  • Gasballon, Gaswäscher und trockenlaufender 3-Stufen-Kompressor (Alternativ zum Schraubenkompressor)
    Lagertank für flüssiges CO2
  • Umgebungstemperatur- oder glykolbeheizter Verdampfer
  • Zylinderfülleinheit
  • Tanklastwagenpumpe
  • Qualitätskontrollapparatur
  • Installation- und Inbetriebnahmeservices
  • Originalersatzteile
  • Kundenservice
